今年大家都在關注3D NAND FLASH ，最近西部數據將存儲架構密度提高到了768GB ，3D芯片的產出對于未來使用更廣，體積不變但是容量更大，未來很小很小的一張卡可能就是幾百G或者1TB以上 ，那么未來對于SSD的發展也有一個新轉折點。

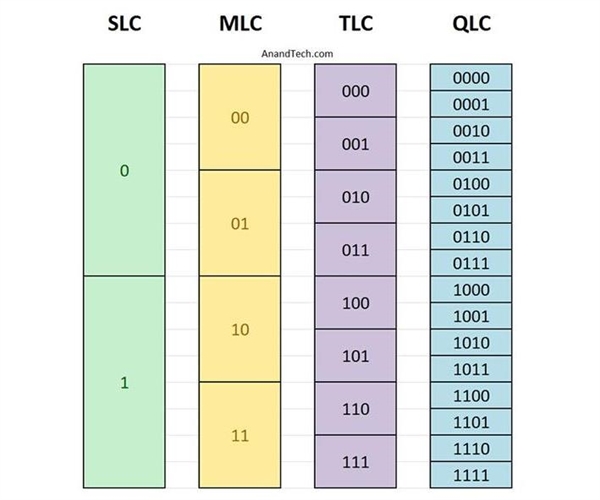

隨著閃存技術的發展，NAND Flash架構設計已從SLC過渡到MLC，現在TLC已成為了主流。西部數據的4-Bits-Per-Cell(X4）架構也就是所謂的QLC，相較于TLC（3-Bits-Per-Cell，X3），每個單位元的存儲容量更大。

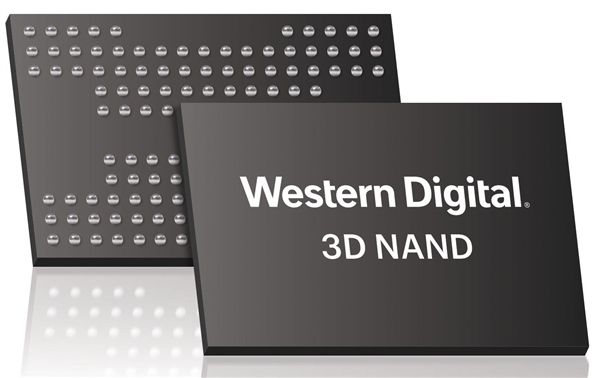

西部數據BiCS3的X4架構可使單顆Die容量達到768Gb，相較于之前TLC架構的512Gb，單位容量增加了50%。西部數據將在美國加利福尼亞州的圣克拉拉舉行的Flash Memory Summit閃存峰會上展示其基于X4架構BiCS3的移動產品，以及SSD產品。

西部數據表示，成功研發出X4架構的BiCS3代表著西部數據的一個重大進展，也顯示我們?cè)贜AND Flash技術的持續領導地位，同時也使我們能夠?yàn)榭蛻?hù)提供更多選擇的存儲解決方案。

由于NAND Flash因單位元內存放的bits數增加，P/E周期(Program/Erase Cycle)，以及使用壽命也隨之降低。在NAND Flash的MLC向TLC過渡時，為了降低讀寫錯誤，NAND Flash控制芯片的ECC糾錯技術由BCH向更高糾錯能力的LDPC轉換，QLC也將會采用更高的糾錯技術。

西部數據還表示，今天最引人注意的是，創新的X4架構可使BiCS3 X4的性能能夠與BiCS X3相媲美，X4和X3架構之間的性能差縮小是辨別我們能力的一個重要標準，這將有助于我們?cè)谖磥?lái)廣泛推動X4架構被市場所接受。

西部數據預計公司生產的BiCS X4技術利用高容量的優勢特性將跨越多個終端應用，隨著技術的不斷發展，包括將要向96層發展BiCS4都將采用X4架構，未來也將成為主流。

西數推出64層3D QLC閃存：便宜入門的新SSD要爆發

此前，X4已經用于2D閃存的產品，在SSD小型化的當下，通過3D也就是向上發展，可以在有限的空間內集成更大的存儲量。

由此，單晶片的存儲密度為768Gb(96GB)，此前64層TLC是512Gb。
